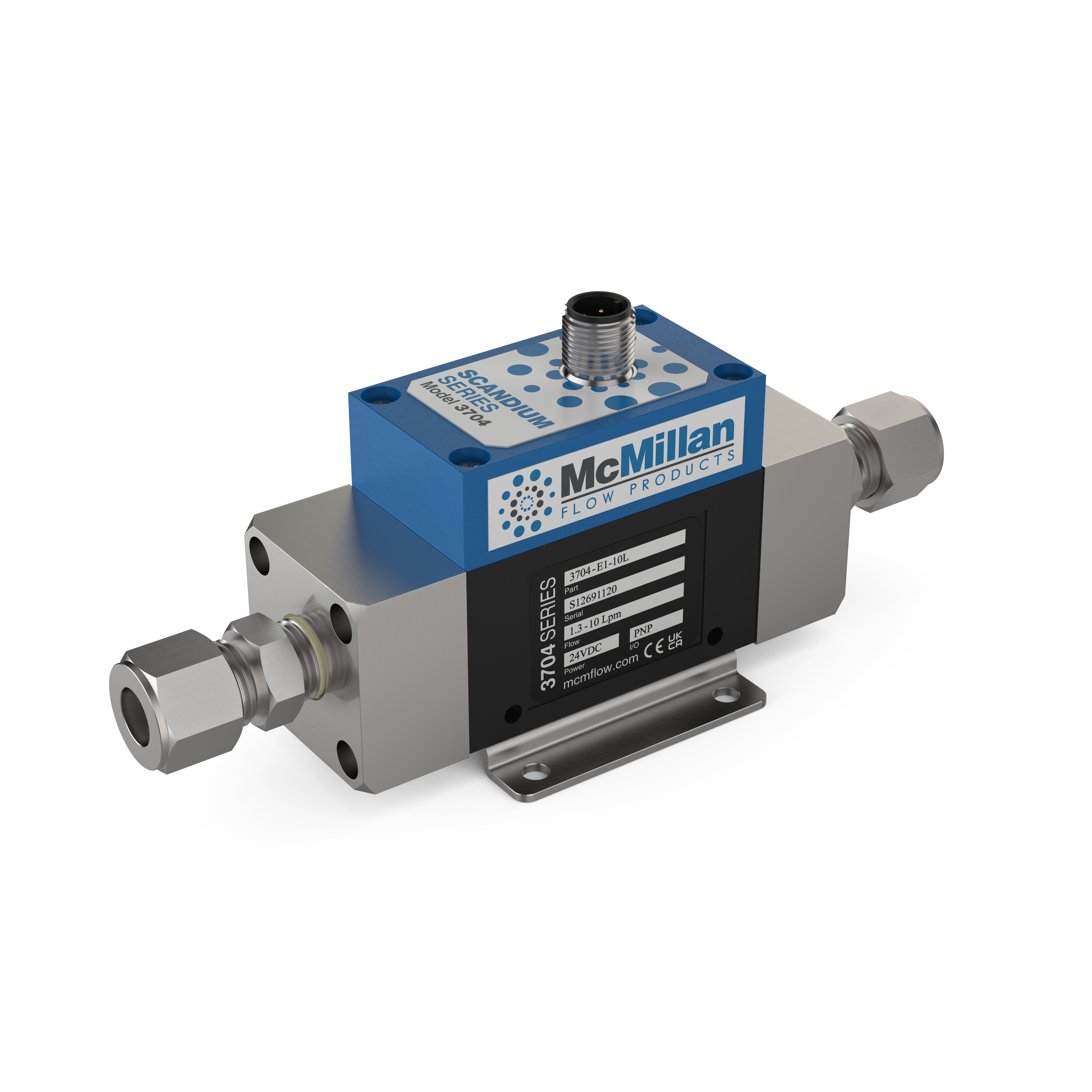

McMillan SCANDIUM 渦輪式流量計

McMillan SCANDIUM 渦輪式流量計

McMillan的SCANDIUM系列渦輪式流量計是監測低黏度液體的小巧、可靠和成本效益高的解決方案。該流量計利用自然發生的渦輪現象運行，無需使用可動部件即可實現穩定準確的性能，確保最小的維護。具有頻率和模擬輸出選項，適用於測量各種液體，包括侵蝕性和高純度溶液，是理想的選擇。其小巧的設計使其在空間有限的安裝中特別有優勢。SCANDIUM系列渦輪式流量計是許多不同工業應用的多功能解決方案

1　　FEATURES



  • 流量範圍

SCANDIUM系列流量計支持的範圍可以低至0.5 - 4.5 L/min，高至3.2 - 22.0 L/min。

  • 訊號輸出

可提供頻率脈衝或模擬4-20 mA的選項。

  • 電氣連接

所有單元均標配4針微型DC連接。

  • 精度

SCANDIUM的精度為±2.5%的滿量程，±1% F.S.的重複性。

  • 流體連接

4.5L 範圍的單元配有1/4” FNPT端口。 10L | 22L 範圍的單元配有3/8” FNPT端口。可提供各種材料的多種管連接選項。

2　　SPECIFICATIONS



Model No. SCANDIUM Series
Accuracy ± 2.5% of full scale
Repeatability ± 1.0% of full scale
Response Time 1 second (at flow changes > 10%)
Straight Pipe Requirement 10x diameter upstream
2x diameter downstream
Media Temperature Range 0 to 80°C [ 32 to 176 °F ]
Ambient Temperature Range -10 to 60 °C [ 14 to 140 °F ]
Maximum Pressure 145 PSIG [ 10 bar ]
Maximum Pressure Drop 3.6 PSI [ 0.25 bar ] at 100% rated flow
Wetted Parts Sensor Housing: PPS
Sensing Diaphragm: PVDF
Bluff Body: PPS
Seals: FKM
Fittings: 316 SS
3　　APPLICATIONS

流量計渦旋分離：卡曼渦流效應

適用於液體應用

  • 資料中心冷卻系統
  • 石化煉油及加工
  • 採礦作業
  • 廢水處理
